产品概述

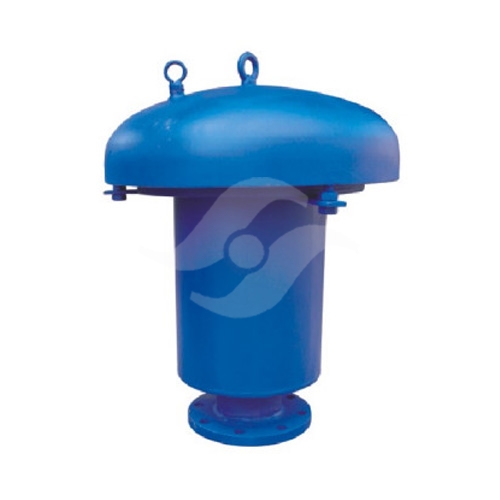

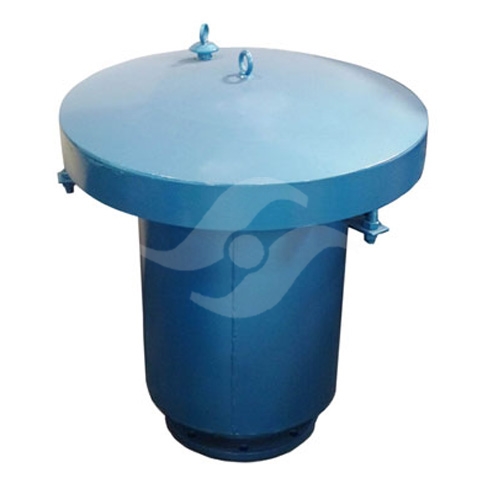

液压安全阀是安装呼吸阀储罐上配置的安全阀门,当呼吸阀出现故障或不能有效启动,储罐内外压力失去平衡超过规定值,液压安全阀将自动启动工作,保护储罐不被破坏;与呼吸阀配套使用,有着双保险保护储罐作用;液压安全阀应与同规格阻火器配套,特别适应北方寒冷气候地区使用,广泛应用于油田、石化厂、油库等储存原油、汽油、煤油、柴油、芳烃等液体介质的储罐。
主要用途
1、液压安全阀是(活瓣式)呼吸阀的安全备用设备,它的吸气和呼气的动作压力略高于(活瓣式)呼吸阀,在呼吸阀一旦失灵或在冬季其活瓣冻结时,液压安全阀的液封即被破坏从而保护油罐免遭破坏。
2、液压安全阀装于油罐顶部与呼吸阀配合使用。
3、控制压力:+220毫米水柱至-65毫米水柱。
注:法兰标准JB/T78。
安装事项
1、液压安全阀应示意图进行安装,保证安全阀对接合管法兰垂直,垂直度允差应小于50。
2、安装液压安全阀之前,先对液压安全阀进行检查,用溶剂洗擦灰尘和其它粘性物质;
3、液压安全阀安装的法兰标准及压力如下:PNo.6MPa.syJ4-64。
4、液压安全阀安装完毕后,摘下阀罩,在集油槽内注入变压器油,保持液面与溢流管顶平。
维护保养
1、设备保养人员在储罐每次收或发作业前应认真检查液压安全阀的油位标准,及时补油;
2、一般一年应清洗一次液压安全阀的集油槽并更换新的液压油。
3、为确保储罐的安全,注入的液压油油位尺显示不可大于60mm。
4、至少三个月检查一下阻火器,将阻火器网上的灰尘及铁锈清除清洗干净,避免阻火网堵塞,造成液压安全阀失效,储罐被抽瘪事故发生。
液压安全阀又称Y型液压安全阀。Y型液压安全阀它是装设在油罐顶上,保护油罐安全的一个重要附件。当机械呼吸阀发生故障时,液压安全阀就能代替机械呼吸阀进行排气或放气。
制的压力或真空值比机械呼吸阀高10%,因此在正常情况下是不会动作的。阀内用沸点高(夏天不易挥发)、蒸发慢、凝点低(冬天不至于凝固)的油品(如轻柴油、太阳油或变压器油)作为密封液体(简称封液)。本类阀门在管道中一般应当水平安装。
液压安全阀一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保护作用。 按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀,微启式安全阀的开启行程高度为:≤0.05d0(****排放喉部口径);全启式安全阀开启高度为≤0.25d0(****排放喉部口径)。
安装与维修
各种安全阀都应垂直安装。
安全阀出口处应无阻力,避免产生受压现象。
安全阀在安装前应专门测试,并检查其官密封性。
对使用中的安全阀应作定期检查。
安装条件
(l)额定蒸发量大于0.5t/h的锅炉,至少装设两个安全阀:额定蒸发量小于或等于0.5t/h的锅炉,至少装一个安全阀。可分
式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。
(2)安全阀应垂直安装在锅商、集箱的****位置。在安全阀和锅筒或集箱之间,不得装有取用蒸汽的出口管和阀门。
(3)杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架,弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。
(4)对于额定蒸汽压力小于或等于3.82MPa的锅炉,安全阀喉径不应小于25mm:对于额定蒸汽压力大于3.82MPa的锅炉,安全阀喉径不应小于20mm。
(5)安全阀与锅炉的连接管,其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上,短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。
(6)安全阀一般应装设排汽管,排汽管应直通安全地点,并有足够的截面积,保证排汽畅通。安全阀排气管底部应装腔作势有接到安全地点的疏水管,在排气管和疏水管上都不允许装设阀门
